01КОМПЛЕКТ

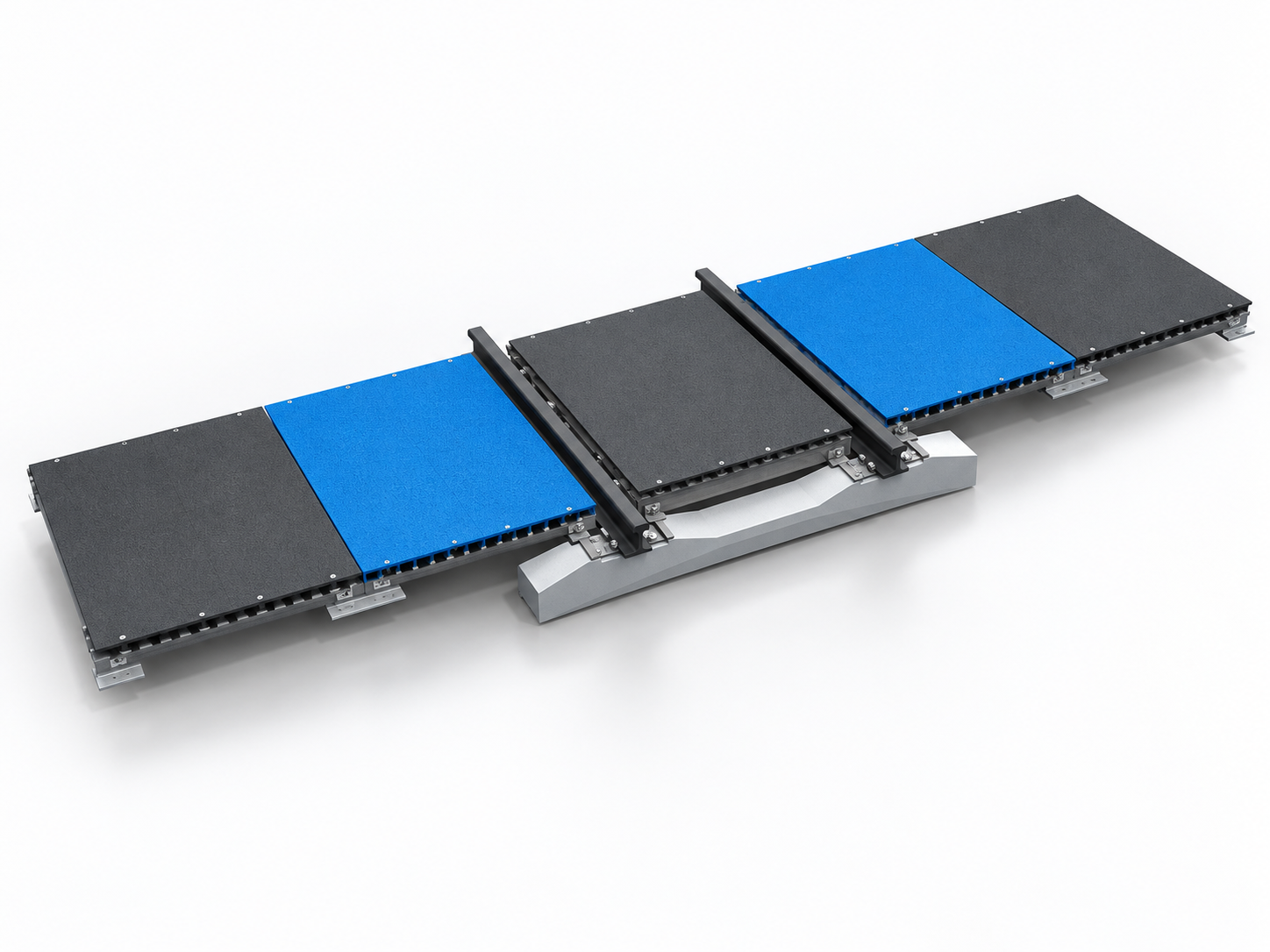

Комплект №1
Комплектация с междупутной плитой
НаименованиеКол-во
НПЖн1500×680 мм2
НПЖв1500×1360 мм1
НПЖм1500×1360 мм2*
* количество определяется под длину перехода
НПЖвНПЖнНПЖмНПЖмНПЖнОпораПешеходные переходы
через железнодорожные пути

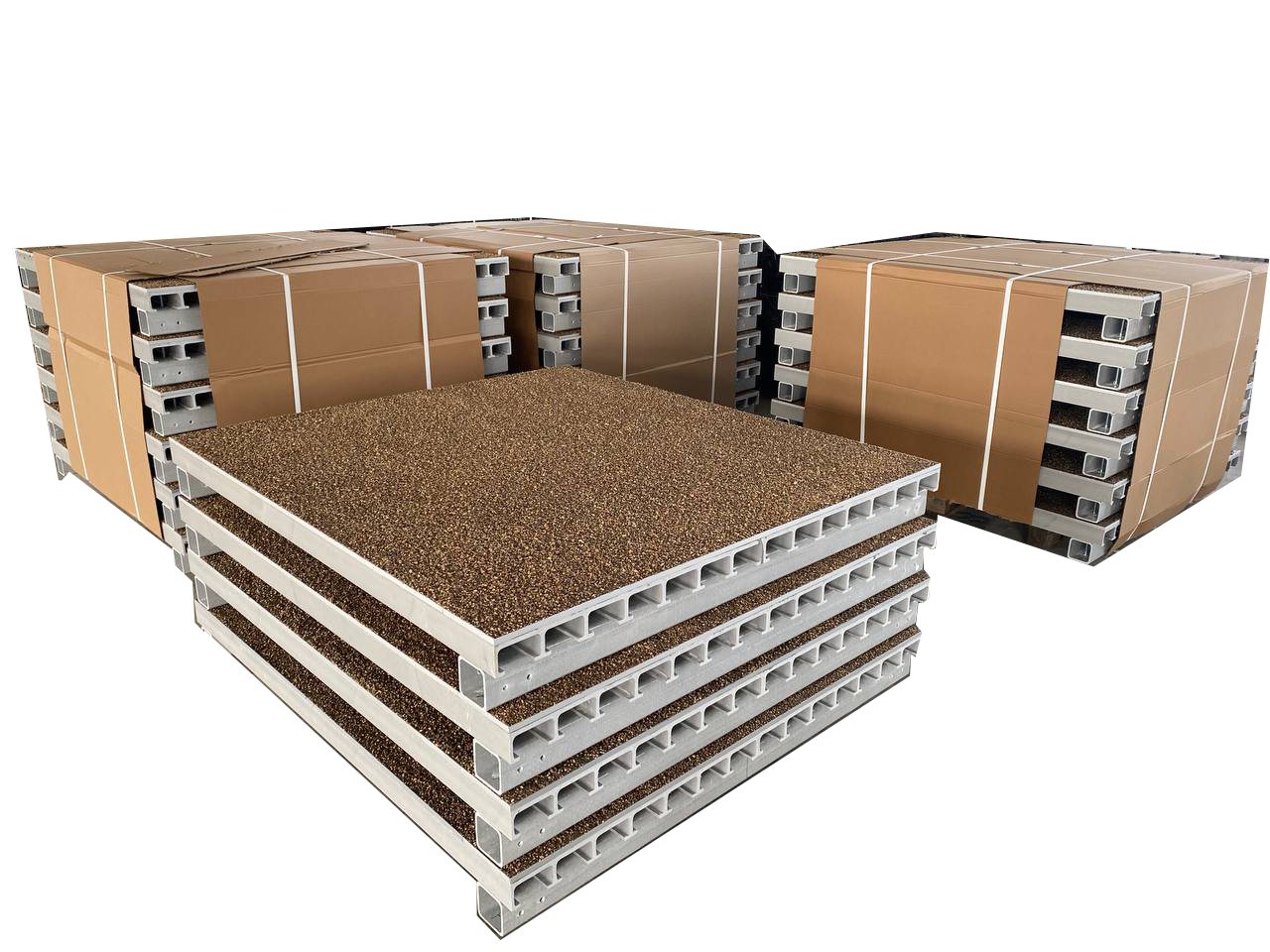

Композитный настил для организации безопасных пешеходных переходов через железнодорожные пути.
Лёгкое, ремонтопригодное и диэлектрическое решение для объектов железнодорожной инфраструктуры.
Диэлектрик Группа горючести Г1 Монтаж без тяжёлой техники Для рельсов Р65
01ПРЕИМУЩЕСТВА
Ключевые
преимущества
Композитный настил прочный и ремонтопригодный.
3–4человека — монтаж силами небольшой бригады
≈35 кг/м²около 35 кг на 1 м² настила
Модульностьможно собрать переход любой длины
Единая плита1,5×1,36 м / 1,5×0,68 м — плиты не разъезжаются между собой
02КОНСТРУКЦИЯ
Система из нескольких
типов настила
Переход собирается из настилов нескольких типов и опор. Комплектность определяется схемой раскладки.
НПЖвНПЖнНПЖмНПЖмНПЖнОпора02КОМПЛЕКТ

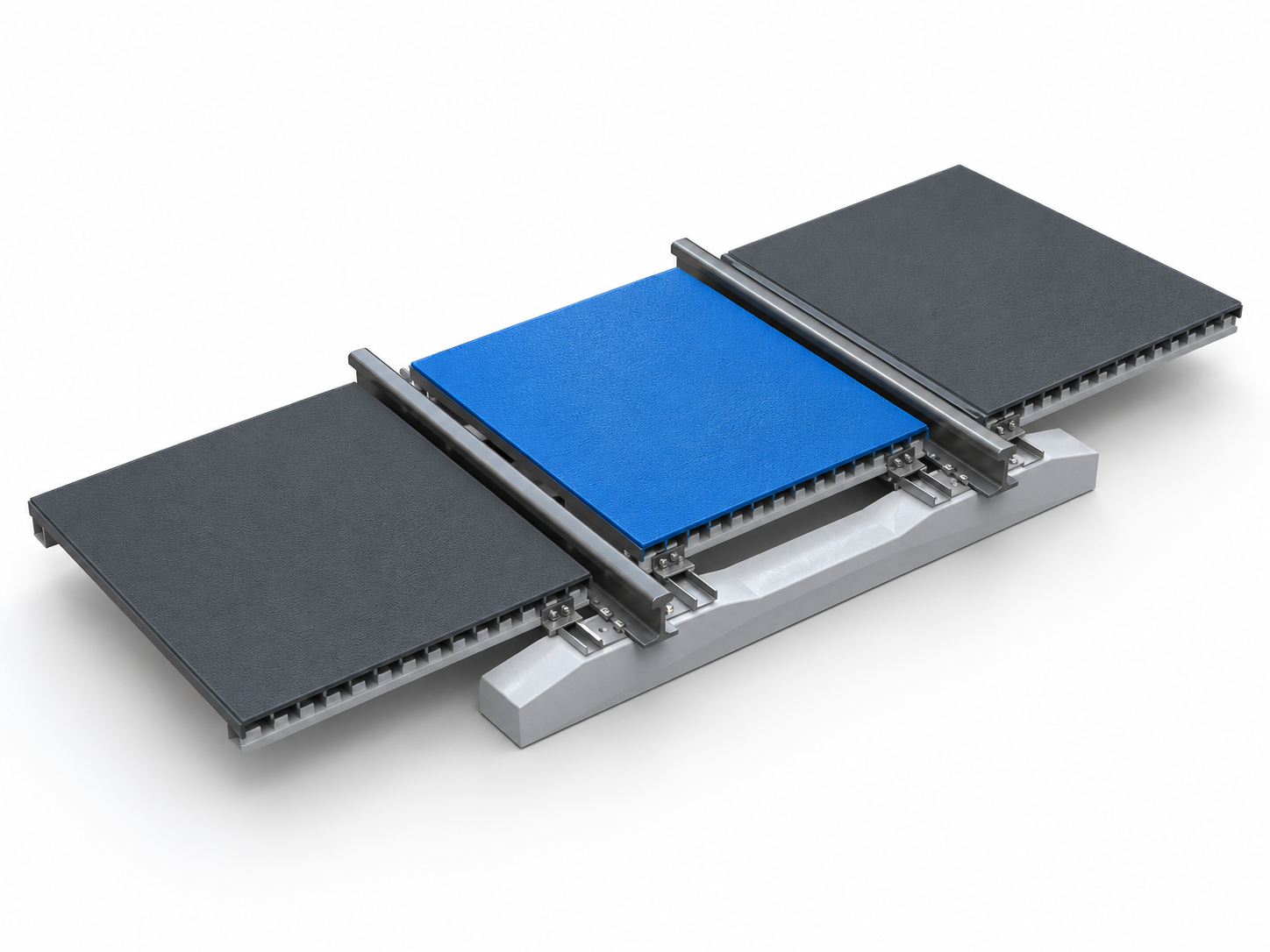

Комплект №2
Стандартная однопутная комплектация
НаименованиеКол-во
НПЖн1500×680 мм2
НПЖв1500×1360 мм1
НПЖвНПЖнНПЖнОпора* Количество НПЖм может быть увеличено в зависимости от требуемого расстояния. В схемах переходов также применяются опоры.
03КАЛЬКУЛЯТОР
Калькулятор
количества плит
Укажите количество путей и длину перехода — рассчитаем комплект плит НПЖв, НПЖн и НПЖм.
Введите количество путей, которые пересекает переход (до 30)
Укажите длину перехода в метрах (до 150 м)
Ориентировочная раскладка (вид сверху)
- НПЖв
- НПЖн
- НПЖм
- Рельсы
- Подрезка по месту
Введите данные — здесь появится раскладка
Схема ориентировочная: положение плит и рельсов условное, точная раскладка определяется под объект.
НПЖв—1,5×1,36 м
НПЖн—1,5×0,68 м
НПЖм—1,5×1,36 м
Всего плит—шт.
Введите данные — результат появится здесь.
РАСЧЁТ НЕ ЗАПУЩЕН Укажите параметры перехода Введите количество путей и длину — раскладка и комплект плит рассчитаются автоматически.
- НПЖв—
- НПЖн—
- НПЖм—
- ВСЕГО—
04ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические
характеристики
Подтверждённые параметры композитного настила.
МатериалАрмированный стеклопластик
Тип рельсовР65
Размер плиты
НПЖв1500 × 1360 ммНПЖн1500 × 680 ммНПЖм1500 × 1360 мм
Масса 1 плиты
НПЖв110 кгНПЖн50 кгНПЖм110 кг
Масса 1 м²около 35 кг
Температура эксплуатации−45…+60 °C
Пожарная безопасностьГруппа горючести Г1
НагрузкаПешеходная
Изготовлено в соответствии сТУ 22.23.19-001-41811822-2022
Совместимые рельсовые крепления
ЖБР-65ЖБР-65ШКБ-65АРС-4Д
05ДЛЯ РЕЛЬСОВ Р65
Адаптировано под
железнодорожную инфраструктуру

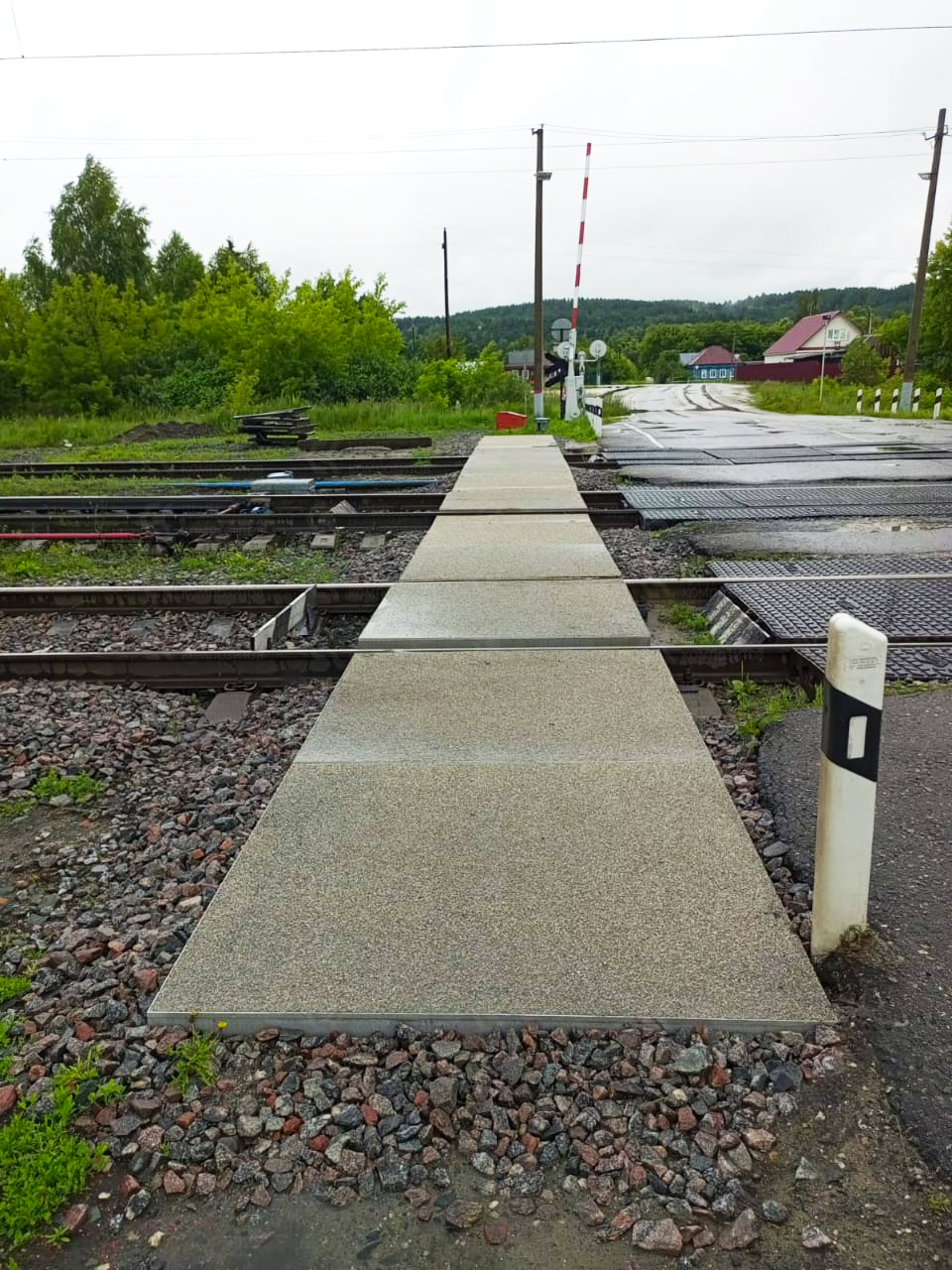

Настил рассчитан на рельсы типа Р65 и устанавливается на рельсовые крепления.
- Рельсы типа Р65
- Модульность сборки
- Опорный узел
- Рельсовые крепления: ЖБР-65, ЖБР-65Ш, КБ-65, АРС-4, Д
06МОНТАЖ

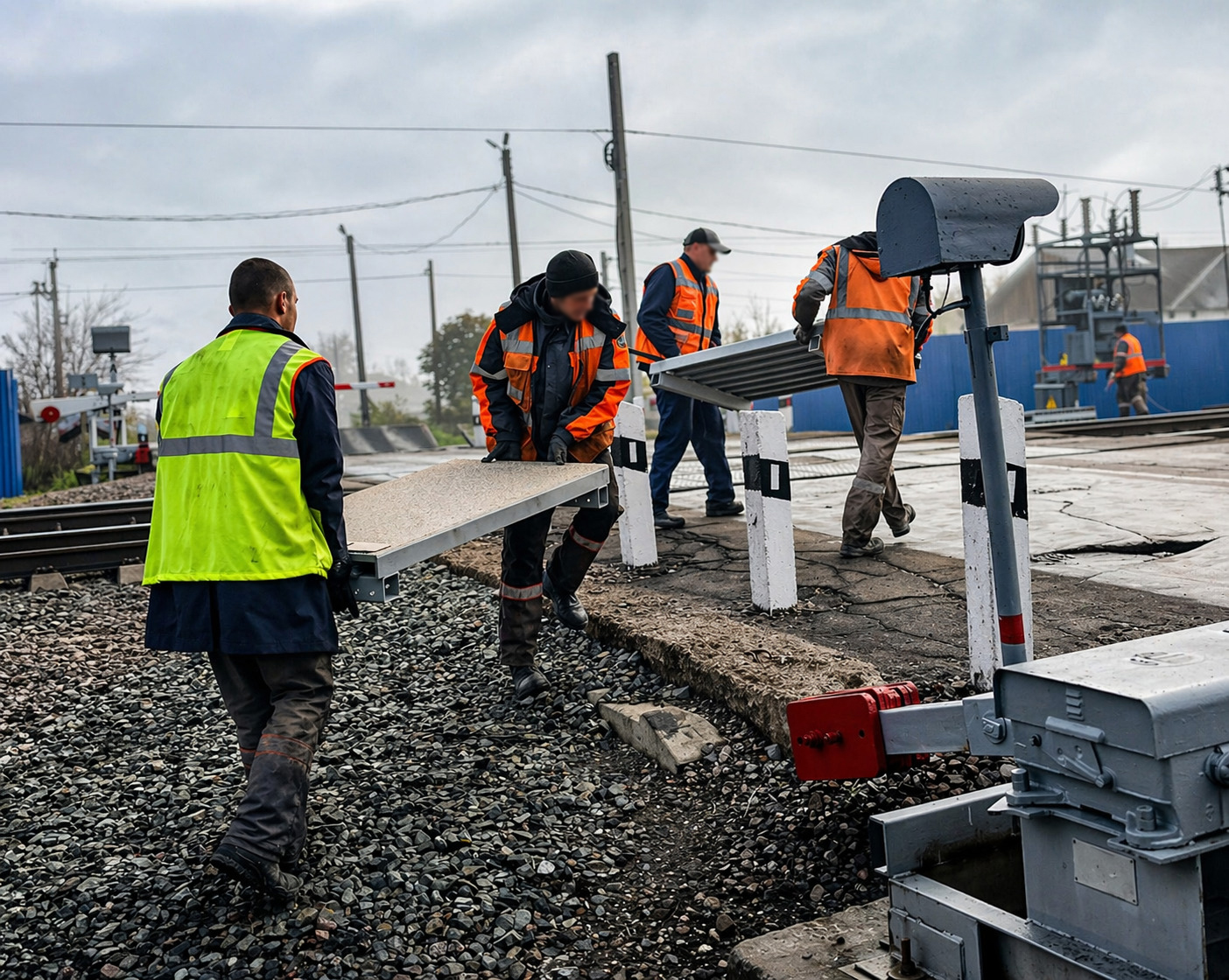

Монтаж без привлечения
тяжёлой техники
Благодаря сравнительно малой массе элементы могут монтироваться силами небольшой бригады.
01
Подготовка участка
02
Укладка элементов
03
Фиксация и ввод в эксплуатацию
Монтаж силами 3–4 человек.
07ПОКАЗАТЕЛИ
Композитный настил
в цифрах
Подтверждённые показатели настила для железнодорожных переходов.
3–4чел.Монтаж силами небольшой бригады, без тяжёлой техники
110 / 50 / 110кгМасса одной плиты НПЖв / НПЖн / НПЖм
≈35кг/м²Масса 1 м² настила
1,5мШирина проходной части перехода
−45…+60°CДиапазон температур эксплуатации
≈20летИзносостойкость противоскользящего покрытия
Г1Группа горючести
Р65Тип рельсов, на которые рассчитан настил
08ОБЪЕКТЫ

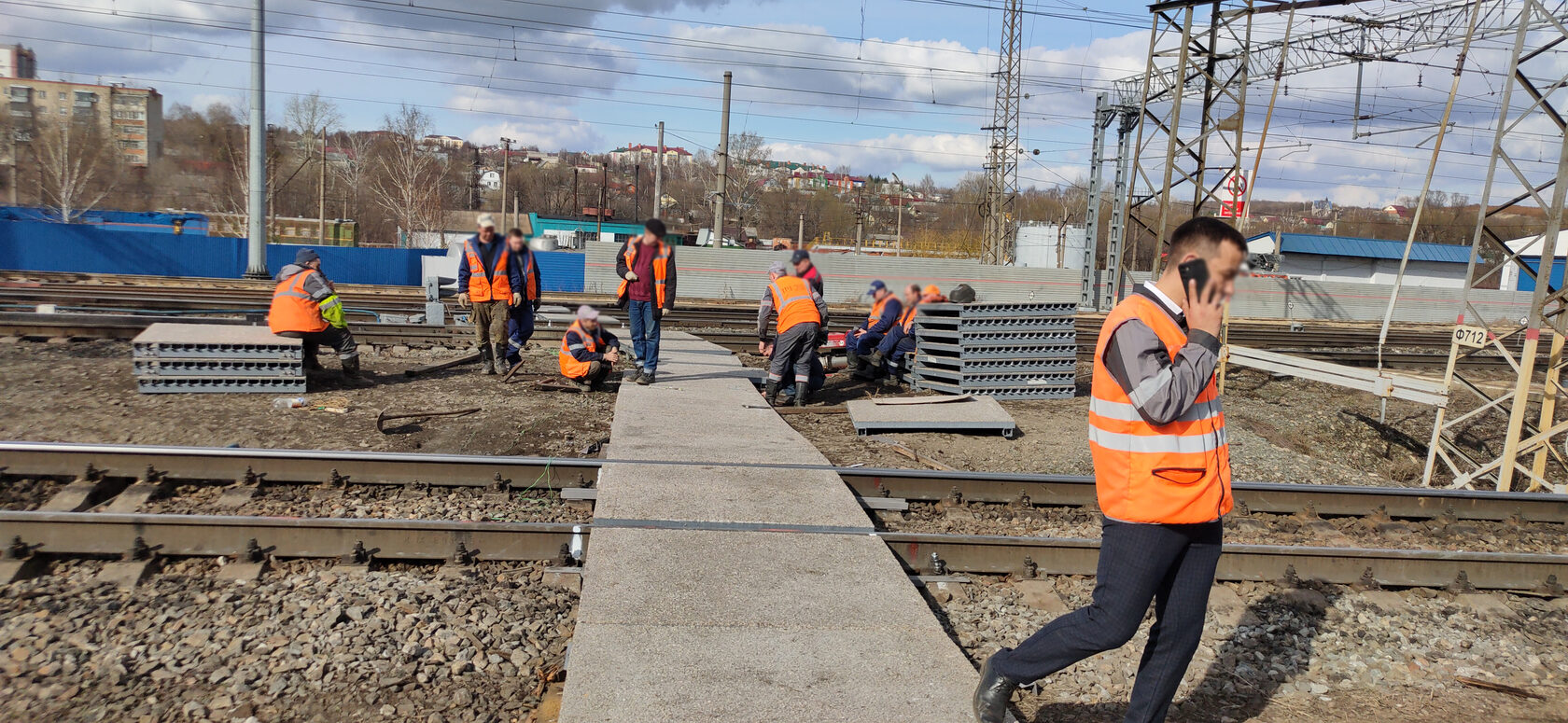

Реализовано на объектах
железнодорожной инфраструктуры
15+станций инфраструктуры ОАО «РЖД»
30+пешеходных переходов общих путей
10переходов на необщих путях предприятий
09ДОКУМЕНТАЦИЯ
Документация
Техническая документация и материалы по настилам.
Карточка товара
DOCUMENT_PLACEHOLDER — документ будет добавлен
10ПОДБОР КОМПЛЕКТА
Подберём комплект
под ваш переход
Подберём схему раскладки, комплектность и исполнение с учётом типа пути, рельсового крепления и геометрии объекта.
Схема раскладки
Подберём схему раскладки под ваш переход.
Тип пути и крепления
Учтём тип пути и рельсовое крепление.
Геометрия объекта
Определим комплектность и исполнение.
